图像（层）正常混合模式详解（下）

在http://www.2cto.com/kf/201201/116377.html一文中开始时说过，图像的合成操作包括图像显示、图像拷贝、图像拼接以及的图层拼合叠加等，本文在http://www.2cto.com/kf/201201/116377.html基础上谈谈图像拼接和图像显示。

    图像拼接比较简单，只要在图像正常混合函数ImageMixer基础上定位图像混合坐标就可以了。下面是一个有图像混合坐标的ImageMixer函数：

// 获取子图数据
BOOL GetSubBitmapData(CONST BitmapData *data, INT x, INT y, INT width, INT height, BitmapData *sub)
{
    if (x < 0)
    {
        width += x;
        x = 0;
    }
    if (x + width > (INT)data->Width)
        width = (INT)data->Width - x;
    if (width <= 0) return FALSE;
    if (y < 0)
    {
        height += y;
        y = 0;
    }
    if (y + height > (INT)data->Height)
        height = (INT)data->Height - y;
    if (height <= 0) return FALSE;
    sub->Width = width;
    sub->Height = height;
    sub->Stride = data->Stride;
    sub->PixelFormat = data->PixelFormat;
    sub->Scan0 = (CHAR*)data->Scan0 + y * data->Stride + (x << 2);
    sub->Reserved = data->Reserved;
    return TRUE;
}
//---------------------------------------------------------------------------

VOID ImageMixer(BitmapData *dest, INT x, INT y, CONST BitmapData *source, INT alpha)
{
    BitmapData dst, src;
    if (GetSubBitmapData(dest, x, y, source->Width, source->Height, &dst))
    {
        GetSubBitmapData(source, x < 0? -x : 0, y < 0? -y : 0, dst.Width, dst.Height, &src);
        ImageMixer(&dst, &src, alpha);
    }
}
//---------------------------------------------------------------------------
// 获取子图数据
BOOL GetSubBitmapData(CONST BitmapData *data, INT x, INT y, INT width, INT height, BitmapData *sub)
{
 if (x < 0)
 {
  width += x;
  x = 0;
 }
 if (x + width > (INT)data->Width)
  width = (INT)data->Width - x;
 if (width <= 0) return FALSE;
 if (y < 0)
 {
  height += y;
  y = 0;
 }
 if (y + height > (INT)data->Height)
  height = (INT)data->Height - y;
 if (height <= 0) return FALSE;
 sub->Width = width;
 sub->Height = height;
 sub->Stride = data->Stride;
 sub->PixelFormat = data->PixelFormat;
 sub->Scan0 = (CHAR*)data->Scan0 + y * data->Stride + (x << 2);
 sub->Reserved = data->Reserved;
 return TRUE;
}
//---------------------------------------------------------------------------

VOID ImageMixer(BitmapData *dest, INT x, INT y, CONST BitmapData *source, INT alpha)
{
 BitmapData dst, src;
 if (GetSubBitmapData(dest, x, y, source->Width, source->Height, &dst))
 {
  GetSubBitmapData(source, x < 0? -x : 0, y < 0? -y : 0, dst.Width, dst.Height, &src);
  ImageMixer(&dst, &src, alpha);
 }
}
//---------------------------------------------------------------------------

    上面的代码中增加了一个获取子图像数据结构的函数GetSubBitmapData和一个有图像混合坐标的重载函数ImageMixer，在重载函数ImageMixer中，调用GetSubBitmapData获取了一个按图像混合起始坐标（x,y）计算的目标图与源图的交集子图像数据结构，然后将原图像混合到目标子图像上。通过多次这样的混合操作就可以实现图像的拼接。

    下面是一个使用BCB2007和GDI+实现图像拼接的例子程序：

void __fastcall TForm1::Button3Click(TObject *Sender)
{
    BitmapData data, dst, src;

    // 建立新图像
    Gdiplus::Bitmap *newBmp =  new Gdiplus::Bitmap(768, 256, PixelFormat32bppARGB);
    LockBitmap(newBmp, &data);

    // 合成目标到新图左边
    Gdiplus::Bitmap *dest =  new Gdiplus::Bitmap(L"d://xmas_011.png");
    LockBitmap(dest, &dst);
    ImageMixer(&data, 0, 0, &dst, 255);

    // 合成源图到新图中间
    Gdiplus::Bitmap *source = new Gdiplus::Bitmap(L"d://Apple.png");
    LockBitmap(source, &src);
    ImageMixer(&data, dest->GetWidth(), 0, &src, 255);

    // 目标图与源图混合
    ImageMixer(&dst, &src, 192);

    // 混合后的目标图合成到新图右边
    ImageMixer(&data, dest->GetWidth() << 1, 0, &dst, 255);
    UnlockBitmap(source, &src);
    UnlockBitmap(dest, &dst);
    UnlockBitmap(newBmp, &data);

    // 显示拼接后的图像
    Gdiplus::Graphics *g = new Gdiplus::Graphics(Canvas->Handle);
    g->DrawImage(newBmp, 0, 0);

    delete g;
    delete source;
    delete dest;
    delete newBmp;
}
//---------------------------------------------------------------------------
void __fastcall TForm1::Button3Click(TObject *Sender)
{
 BitmapData data, dst, src;

 // 建立新图像
 Gdiplus::Bitmap *newBmp =  new Gdiplus::Bitmap(768, 256, PixelFormat32bppARGB);
 LockBitmap(newBmp, &data);

 // 合成目标到新图左边
 Gdiplus::Bitmap *dest =  new Gdiplus::Bitmap(L"d://xmas_011.png");
 LockBitmap(dest, &dst);
 ImageMixer(&data, 0, 0, &dst, 255);

 // 合成源图到新图中间
 Gdiplus::Bitmap *source = new Gdiplus::Bitmap(L"d://Apple.png");
 LockBitmap(source, &src);
 ImageMixer(&data, dest->GetWidth(), 0, &src, 255);

 // 目标图与源图混合
 ImageMixer(&dst, &src, 192);

 // 混合后的目标图合成到新图右边
 ImageMixer(&data, dest->GetWidth() << 1, 0, &dst, 255);
 UnlockBitmap(source, &src);
 UnlockBitmap(dest, &dst);
 UnlockBitmap(newBmp, &data);

 // 显示拼接后的图像
 Gdiplus::Graphics *g = new Gdiplus::Graphics(Canvas->Handle);
 g->DrawImage(newBmp, 0, 0);

 delete g;
 delete source;
 delete dest;
 delete newBmp;
}
//---------------------------------------------------------------------------

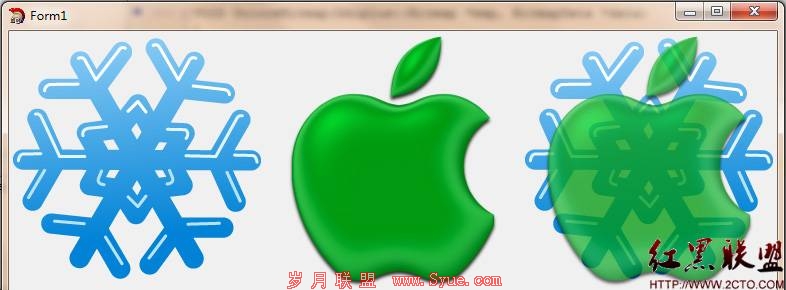

    运行效果截图如下：

运行效果与《图像（层）正常混合模式详解（上）》例子运行效果截图是一样的（其实就是同一张图片），但含义却是不一样的：《图像（层）正常混合模式详解（上）》例子是分多次在窗口上显示，而上面例子却是将源图和目标图拼接（多次混合）到一张图上，然后再显示。

    其实，上面的ImageMixer函数没有对源图进行混合坐标定位，也是不太完善的，不过有了GetSubBitmapData函数，对源图进行坐标定位是很简单的。

    下面再应用ImageMixer函数实现图像显示功能，代码如下：

VOID GetBitmapInfoHeader(CONST BitmapData *data, CONST PBITMAPINFO pbi)
{
    pbi->bmiHeader.biSize = sizeof(BITMAPINFOHEADER);
    pbi->bmiHeader.biWidth = data->Width;
    pbi->bmiHeader.biHeight = data->Height;
    pbi->bmiHeader.biPlanes = 1;
    pbi->bmiHeader.biBitCount = (data->PixelFormat >> 8) & 0xff;
    pbi->bmiHeader.biCompression = BI_RGB;
}
//---------------------------------------------------------------------------

VOID GetDCImageData(HDC DC, INT x, INT y, BitmapData *data, PBITMAPINFO pbi)
{
    HBITMAP bitmap = CreateCompatibleBitmap(DC, data->Width, data->Height);
    HDC memDC = CreateCompatibleDC(DC);
    HBITMAP saveBitmap = (HBITMAP)SelectObject(memDC, bitmap);
    BitBlt(memDC, 0, 0, data->Width, data->Height, DC, x, y, SRCCOPY);
    SelectObject(memDC, saveBitmap);
    DeleteDC(memDC);
    GetDIBits(DC, bitmap, 0, data->Height, data->Scan0, pbi, DIB_RGB_COLORS);
    DeleteObject(bitmap);
}
//---------------------------------------------------------------------------

VOID BitBltImageData(HDC DC, INT x, INT y, CONST BitmapData *data, PBITMAPINFO pbi)
{
    HBITMAP bitmap = CreateDIBitmap(DC, &pbi->bmiHeader, CBM_INIT, data->Scan0, pbi, DIB_RGB_COLORS);
    HDC memDC = CreateCompatibleDC(DC);
    HBITMAP saveBitmap = (HBITMAP)SelectObject(memDC, bitmap);
    BitBlt(DC, x, y, data->Width, data->Height, memDC, 0, 0, SRCCOPY);
    SelectObject(memDC, saveBitmap);
    DeleteDC(memDC);
    DeleteObject(bitmap);
}
//---------------------------------------------------------------------------

VOID ImageDraw(HDC DC, INT x, INT y, CONST BitmapData *data, float alpha = 1.0f)
{
    BITMAPINFO bi;
    RECT r;
    INT alphaI;
    LPVOID scan0;
    BitmapData dst, src, tmp;
    // 获取DC可见矩形
    if (GetClipBox(DC, &r) <= NULLREGION)
        return;
    alphaI = (INT)(alpha * 255);
    // 如果alpha=1，同时data不含alpha信息，同时data是Windows位图格式，
    // data图像数据直接传输到DC
    if (alphaI >= 255 && !(data->Reserved & PixelAlphaFlag) && data->Stride < 0)
    {
        GetBitmapInfoHeader(data, &bi);
        BitBltImageData(DC, x, y, data, &bi);
        return;
    }
    // 调整DC可见矩形左上角坐标
    x -= r.left;
    y -= r.top;
    if (x > 0)
    {
        r.left += x;
        x = 0;
    }
    if (y > 0)
    {
        r.top += y;
        y = 0;
    }
    // 计算data传输到DC的实际尺寸到图像数据dst
    tmp.Width = r.right - r.left;
    tmp.Height = r.bottom - r.top;
    tmp.Reserved = 0;
    if (!GetSubBitmapData(&tmp, x, y, data->Width, data->Height, &dst))
        return;
    // 按32位像素格式分配dst扫描线内存
    dst.Stride = dst.Width << 2;
    dst.Scan0 = scan0 = (LPVOID)new CHAR[dst.Height * dst.Stride];
    // 计算data与DC的交集子图像数据
    if (x < 0) x = -x;
    if (y < 0) y = -y;
    GetSubBitmapData(data, x, y, dst.Width, dst.Height, &src);
    GetBitmapInfoHeader(&src, &bi);
    // 如果alpha<1，或者data含Alpha信息，获取DC原图形到dst
    if (alphaI < 255 || (data->Reserved & PixelAlphaFlag));
        GetDCImageData(DC, r.left, r.top, &dst, &bi);
    // dst扫描线内存转换成Windows位图格式
    dst.Scan0 = (LPBYTE)scan0 + (dst.Height - 1) * dst.Stride;
    dst.Stride = -dst.Stride;
    // 图像混合
    ImageMixer(&dst, &src, alphaI);
    // 还原dst扫描线内存格式后，传输到DC
    dst.Scan0 = scan0;
    BitBltImageData(DC, r.left, r.top, &dst, &bi);
    delete[] scan0;
}
//---------------------------------------------------------------------------
VOID GetBitmapInfoHeader(CONST BitmapData *data, CONST PBITMAPINFO pbi)
{
 pbi->bmiHeader.biSize = sizeof(BITMAPINFOHEADER);
 pbi->bmiHeader.biWidth = data->Width;
 pbi->bmiHeader.biHeight = data->Height;
 pbi->bmiHeader.biPlanes = 1;
 pbi->bmiHeader.biBitCount = (data->PixelFormat >> 8) & 0xff;
 pbi->bmiHeader.biCompression = BI_RGB;
}
//---------------------------------------------------------------------------

VOID GetDCImageData(HDC DC, INT x, INT y, BitmapData *data, PBITMAPINFO pbi)
{
 HBITMAP bitmap = CreateCompatibleBitmap(DC, data->Width, data->Height);
 HDC memDC = CreateCompatibleDC(DC);
 HBITMAP saveBitmap = (HBITMAP)SelectObject(memDC, bitmap);
 BitBlt(memDC, 0, 0, data->Width, data->Height, DC, x, y, SRCCOPY);
 SelectObject(memDC, saveBitmap);
 DeleteDC(memDC);
 GetDIBits(DC, bitmap, 0, data->Height, data->Scan0, pbi, DIB_RGB_COLORS);
 DeleteObject(bitmap);
}
//---------------------------------------------------------------------------

VOID BitBltImageData(HDC DC, INT x, INT y, CONST BitmapData *data, PBITMAPINFO pbi)
{
 HBITMAP bitmap = CreateDIBitmap(DC, &pbi->bmiHeader, CBM_INIT, data->Scan0, pbi, DIB_RGB_COLORS);
 HDC memDC = CreateCompatibleDC(DC);
 HBITMAP saveBitmap = (HBITMAP)SelectObject(memDC, bitmap);
 BitBlt(DC, x, y, data->Width, data->Height, memDC, 0, 0, SRCCOPY);
 SelectObject(memDC, saveBitmap);
 DeleteDC(memDC);
 DeleteObject(bitmap);
}
//---------------------------------------------------------------------------

VOID ImageDraw(HDC DC, INT x, INT y, CONST BitmapData *data, float alpha = 1.0f)
{
 BITMAPINFO bi;
 RECT r;
 INT alphaI;
 LPVOID scan0;
 BitmapData dst, src, tmp;
 // 获取DC可见矩形
 if (GetClipBox(DC, &r) <= NULLREGION)
  return;
 alphaI = (INT)(alpha * 255);
 // 如果alpha=1，同时data不含alpha信息，同时data是Windows位图格式，
 // data图像数据直接传输到DC
 if (alphaI >= 255 && !(data->Reserved & PixelAlphaFlag) && data->Stride < 0)
 {
  GetBitmapInfoHeader(data, &bi);
  BitBltImageData(DC, x, y, data, &bi);
  return;
 }
 // 调整DC可见矩形左上角坐标
 x -= r.left;
 y -= r.top;
 if (x > 0)
 {
  r.left += x;
  x = 0;
 }
 if (y > 0)
 {
  r.top += y;
  y = 0;
 }
 // 计算data传输到DC的实际尺寸到图像数据dst
 tmp.Width = r.right - r.left;
 tmp.Height = r.bottom - r.top;
 tmp.Reserved = 0;
 if (!GetSubBitmapData(&tmp, x, y, data->Width, data->Height, &dst))
  return;
 // 按32位像素格式分配dst扫描线内存
 dst.Stride = dst.Width << 2;
 dst.Scan0 = scan0 = (LPVOID)new CHAR[dst.Height * dst.Stride];
 // 计算data与DC的交集子图像数据
 if (x < 0) x = -x;
 if (y < 0) y = -y;
 GetSubBitmapData(data, x, y, dst.Width, dst.Height, &src);
 GetBitmapInfoHeader(&src, &bi);
 // 如果alpha<1，或者data含Alpha信息，获取DC原图形到dst
 if (alphaI < 255 || (data->Reserved & PixelAlphaFlag));
  GetDCImageData(DC, r.left, r.top, &dst, &bi);
 // dst扫描线内存转换成Windows位图格式
 dst.Scan0 = (LPBYTE)scan0 + (dst.Height - 1) * dst.Stride;
 dst.Stride = -dst.Stride;
 // 图像混合
 ImageMixer(&dst, &src, alphaI);
 // 还原dst扫描线内存格式后，传输到DC
 dst.Scan0 = scan0;
 BitBltImageData(DC, r.left, r.top, &dst, &bi);
 delete[] scan0;
}
//---------------------------------------------------------------------------

    ImageDraw函数实现了直接显示BitmapData位图数据到设备DC。其中的几个步骤都作了注释，这里不再啰嗦，至于其中调用的Windows API，也请参见Windows API大全之类的书籍。

    下面将《图像（层）正常混合模式详解（上）》中的例子修改一下，将其中的GDI+的Graphics对象显示位图，改为上面的ImageDraw函数直接显示位图数据结构：

void __fastcall TForm1::Button4Click(TObject *Sender)
{
    Gdiplus::Bitmap *dest =  new Gdiplus::Bitmap(L"d://xmas_011.png");
    Gdiplus::Bitmap *source =  new Gdiplus::Bitmap(L"d://Apple.png");

    BitmapData dst, src;
    LockBitmap(dest, &dst);
    LockBitmap(source, &src);

    ImageDraw(Canvas->Handle, 0, 0, &dst);
    ImageDraw(Canvas->Handle, dst.Width, 0, &src);
    ImageMixer(&dst, &src, 192);
    ImageDraw(Canvas->Handle, dst.Width + src.Width, 0, &dst);

    UnlockBitmap(source, &src);
    UnlockBitmap(dest, &dst);

    delete source;
    delete dest;
}
//---------------------------------------------------------------------------
void __fastcall TForm1::Button4Click(TObject *Sender)
{
 Gdiplus::Bitmap *dest =  new Gdiplus::Bitmap(L"d://xmas_011.png");
 Gdiplus::Bitmap *source =  new Gdiplus::Bitmap(L"d://Apple.png");

 BitmapData dst, src;
 LockBitmap(dest, &dst);
 LockBitmap(source, &src);

 ImageDraw(Canvas->Handle, 0, 0, &dst);
 ImageDraw(Canvas->Handle, dst.Width, 0, &src);
 ImageMixer(&dst, &src, 192);
 ImageDraw(Canvas->Handle, dst.Width + src.Width, 0, &dst);

 UnlockBitmap(source, &src);
 UnlockBitmap(dest, &dst);

 delete source;
 delete dest;
}
//---------------------------------------------------------------------------

    显示效果同http://www.2cto.com/kf/201201/116377.html中的例子运行效果，其截图可参见上面的贴图。显示速度看起来也不会比GDI+的Graphics对象慢（没测试），但如果将http://www.2cto.com/kf/201201/116377.html中的几个混合子函数进行一些优化，其显示速度肯定超过会GDI+的Graphics对象。

   水平有限，错误在所难免，欢迎指正和指导。邮箱地址：maozefa@hotmail.com

 摘自 闲人阿发伯的业余编程心得
