水冷式冷水机组冷凝器污垢热阻的动态试验研究

来源：岁月联盟 作者：佚名 时间：2010-08-24
摘要 本文提出了污垢热阻研究的动态试验方法，以珠江水（猎德段）作为冷却水并通过一系列试验得出了不同流速下的污垢热阻试验数据，并观察到了污垢老化现象。这些数据比HTRI/TEMA推荐的数值更具体，可为冷水机组冷凝器的设计、监控和清洗提供。
　　
关键词 污垢热阻 冷却水 冷凝器 冷水机组


　　换热表面的污垢会使传热恶化，且随着强化换热技术的应用，污垢热阻对传热过程的影响更加明显，因此冷凝器冷却水侧污垢热阻值的选取便成了水冷式冷水机组优化设计的主要问题之一。冷却水污垢热阻的数值通常是根据经验数值或是、规范等确定，如根据HTRI/TEMA Joint Committee 推荐的污垢热阻[1]，河水的污垢热阻值是3.52× 10-4～5.28×10-4 m2·℃/W，而根据《循环水处理设计规范》（GB50050-95）[2]，敞开式循环水系统的污垢热阻值为1.71× 10-4～3.44×10-4 m2·℃/W。由于不同参考资料给出的污垢热阻的数值变化较大，给实际的设计工作带来了困难。另外不同河流、不同区段、在不同季节时冷却水所形成的污垢也有所不同，因此我们拟采用试验方法，选用在珠江三角洲地区被广泛用作冷却水的珠江水为试验工质进行冷却水污垢热阻的试验，试验是在6月到10月期间进行。冷却水污垢热阻的影响因素主要是温度、流速和水质。由参考文献[1]分析，冷却水温度低于50℃时温度对污垢热阻的影响可忽略。因此主要研究冷却水流速对污垢热阻的影响，为冷凝器的设计提供较具体的污垢热阻数据。
　　
1 试验原理及试验装置
　　
　　1．1 试验原理
　　
　　由传热学法测量污垢热阻Rf，即
　　 　　　　　　　　　　　　　　 　　　　　　（1）
　　 　　　　　　　 　　　　　　　　　　　　　　　　　　 （2）
　　于是， 　　　　　　　　　　　　 （3）
　　通过冷凝器换热管两侧的换热系数和总的传热系数，从分离出污垢热阻。本试验采用实际的水冷式冷水机组，制冷量是30kW，制冷剂为HCFC-22。冷凝器是两回程的管壳式换热器，管内径是0.0117m，铜管数目是38根。对管外侧冷凝的HCFC-22，可不考虑污垢热阻。HCFC-22的冷凝换热系数ac,fz为[3]：
　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　 （4）
　　 　　　　　　　　　　　　　　　　　　　　　　 　　（5）
　　 　　　　　　　　　　　　　　　　　　　　　　　　 　 （6）
　　
　　在换热管的内侧流动的冷却水处于旺盛的紊流，其对流换热系数与该侧流体的状态参数、物性参数和换热管的结构参数有关，通过测量流体流速、进出口温度就可以由经验公式计算出相应条件下的换热系数。冷凝器总的传热系数可以由其总的换热量、换热面积和对数平均换热温度计算得出。因此，在实验室条件下可以通过测量温度、流速和压力等参数来确定aw,ac,fz和KI，进而就可以得出冷凝器冷却水侧的动态污垢热阻Rf。
　　
　　1．2 试验装置
　　
　　试验装置是由两部分组成：一是冷水机组，二是计算机数据采集和监控系统。如图1所示，冷水机组又分为制冷剂回路、冷却水回路冷冻水回路。数据采集系统采集冷水机中三个回路的不同物理量，即冷却水流量和出入口温度、冷冻水流量和出入口温度、冷凝压力，输入到计算机并根据上述试验原理和公式进行数据处理，得出各个时刻的污垢热阻，并监控试验各个阶
段。

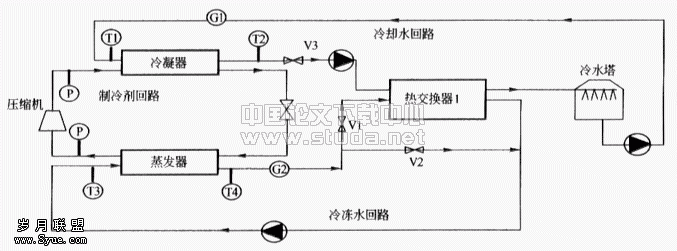

　　　　　　　　　　　　　　　　　　　　　　图1 污垢热阻试验装置
　　
2 污垢热阻试验研究以及数据分析
　　
　　2．1 验证性试验
　　为验证试验结果的可靠性，先以自来水作冷却水进行试验，所得结果如图2的曲线1和曲线2所示，结果表明：当冷却水流速改变时，所测得的冷却水侧的污垢热阻基本不变且维持为1.5×10-7 ～2×10-7m2·℃/W，约为珠江水污垢热阻（见图2的曲线3～曲线5）的1‰～2‰，故可以认为试验装置设计合理，所得试验结果可靠。

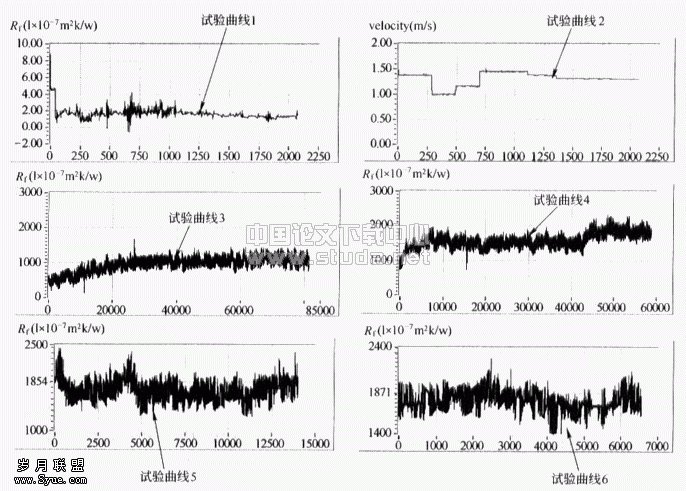

　　　　　　　　　　　　　　　　　　　　　　　图2 试验结果
　　
　　2．2 不同流速下珠江水（猎德段）污垢热阻试验
　　采用珠江水为冷却水的污垢试验在两个流速下进行。为保证冷却水质的一致性，定期补充珠江水到试验装置中。
　　如图2的曲线3、曲线4所示，试验在36天的期间内，冷却水流速为1.44m/s时，污垢热阻Rf的渐近值为1.14×10-4m2·℃/W。冷却水流速为0.83m/s时，污垢热阻Rf的渐近值为1.921×10-４m2·℃/W。污垢热阻的渐近值与冷却水流速成反比关系。这些污垢热阻的数据比TEMA推荐要低。
　　
　　试验结果注释：
　　　　曲线1：不同自来水流速下污垢热阻的变化
　　　　曲线2：自来水流速的变化
　　　　曲线3：1～20天冷却水流速为1.44m/s时污垢热阻的实验曲线，Rf的渐近值为1.14×10-4m2·℃/W。
　　　　曲线4：21～36天冷却水流速为0.83m/s时污垢热阻的实验曲线，Rf的渐近值为1.921×10-4m2·℃/W。
　　　　曲线5：37～42天后冷却水流速为1.44m/s时污垢热阻的实验曲线，Rf的渐近值为1.82×10-4m2·℃/W。
　　　　曲线6：43～46天后冷却水流速为0.83m/s时污垢热阻的实验曲线，Rf的渐近值为1.87×10-4m2·℃/W。
　　
　　2.2.2 换热面上污垢的变化
　　试验过程中还发现污垢的老化现象。老化的进行使沉积物的特性发生变化，老化的表现为：晶体结构的变化、沉积物的聚合、微生物的饥锇死亡等[4]。通常污垢的老化都会引起沉积物随时间变得更加坚韧，更难以剥蚀。目前国内外对污垢老化的研究尚缺乏必要的数据。如图2的曲线5所示，当试验历经了36天后，在没有停机清洗的情况下直接将冷却水流速增至1.44m/s，发现污垢热阻并没有由1.921×10-4m2·℃/W下降至1.14×10-4m2·℃/W，而是趋于一定值约为1.85×10-4m2·℃/W。在第43～46天，降低流速到0.83m/s时，污垢热阻只是上升一点到1.87×10-4m2·℃/W，见图2的曲线6。以上数据表明污垢沉积在换热管表面上一段时间后会老化，此时增加流速并不能有效的剥蚀污垢从而降低污垢热阻。
　　

3 结论
　　
　　从6月到10月这四个月的污垢热阻试验数据可发现，污垢热阻的渐近值与冷却水流速成反比关系，与珠江水悬浮物含量成正比，约为1.14×10-4～1.921×10-4m2·℃/W。污垢老化的研究表明，换热管要定期清洗，最好是在污垢老化前清洗，否则污垢老化并粘连在换热管壁面上会造成更大的传热恶化和清洗困难。此外冷却水质也是污垢热阻的重要影响因素之一，而珠江水质在一年内变化也较大，应开展水质对污垢热阻影响的进一步研究。
　　
　　符号表
　　
　　　　aw--冷却水侧强迫对流换热系数，(W/m2·℃)
　　　　ac,fz--制冷剂蒸汽在水平肋管管束上的冷凝器换热系数，(W/m2·℃)
　　　　ac--制冷剂HCFC-22在水平的单根光管内的对流换热系数，(W/m2·℃)
　　　　β--物性系数，等于
　　　　εf--肋管的修正系数
　　　　εz--管束修正系数
　　　　λR--HCFC-22的导热系数，(W/m2·℃)
　　　　λw--换热管材料的导热系数，(W/m2·℃)
　　　　δ--换热管壁的厚度，m
　　　　ρ--HCFC-22的密度，kg/ m3
　　　　μ--HCFC-22的动力黏度，N s/ m2
　　　　Ai--换热管的内表面积，m2
　　　　Ao--换热管的外表面积，m2
　　　　do--换热管外管径，m
　　　　g--重力加速度，m/s2
　　　　Ki--有污垢条件下的以换热管内表面为标准的总传热系数，(W/m2·℃)
　　　　n--肋管总数
　　　　Qk--冷凝器总的换热量，W
　　　　r--HCFC-22的汽化潜热，kJ/kg
　　　　Rf--污垢热阻，热系数， m2·℃/ W
　　　　Δtm--冷却水与制冷剂蒸汽之间的对数平均温差，℃
　　
　　

　　
　　1 James M. Chenoweth. Final report of the HTRI/TEMA Joint Committee to Review the Fluling Section of the TEMA Standards. Heat Transfer Engineering, 1990, 11(1): 73～105
　　2 GB 50050-95， 循环水处理设计规范
　　3 彦启林，空气调节制冷技术，北京：建筑工业出版社，1995
　　4 杨善让，徐志明，换热设备的污垢与对策，北京：出版社，1997
