偏芯旋转阀在应用中必须注意的问题

1、偏芯旋转阀的优点

偏芯旋转阀与一般调节阀相比，具有下列优点。

（1）密封性好，阀芯球冠面有自适应定中心的特点，因此阀的泄漏量小，仅为0.01%。

（2）流通能力大，阀体流路简单，内阀流路阻力小，流通能力是一般调节阀的1.2倍。

（3）重量轻，无对应法兰，采用对夹式安装，重量仅是一般调节阀的1/2。

（4）体积小，执行机构在侧面，占空间小，管道副线低，便于操作。

（5）允许差压大，依*定位器并与空气过滤减压器供风压力匹配实现。

（6）适合于高粘度、有悬浮颗粒物、大流量、大差压场合。

由于有上述优点，因此在前郭油厂、吉化公司炼油厂、辽河油田沥青等的重油催化裂化装置中的原料油、回炼油、油浆等介质的输送中共选用17台偏芯旋转阀，取得了满意的效果。

2、应用中必须注意的问题

（1）流体方向的确定：从现场到货中发现，有的标注流体箭头对着球冠面，有的箭头背着球冠面，也有双箭头（←→）。偏芯旋转阀不能按一般调节阀以阀体箭头方向确定安装流向，而应按作用方式确定流体方向，如表1所示。

（2）信号、转角与行程的关系：等百分比特性与线性特性之间信号、转角与行程的关系是不同的，在现场使用时按表2和图1进行调校。

                                         表1

表2

（3）偏芯旋转阀的阀芯近似于线性特性。它的特性是由定位器的凸轮特性决定的，有等百分比凸轮、线性凸轮两种。

（4）调节阀的作用方式是可以改变的，通过凸轮调向，并互换信号线的位置来实现。


此主题相关图片如下：

                                 信号/MPa

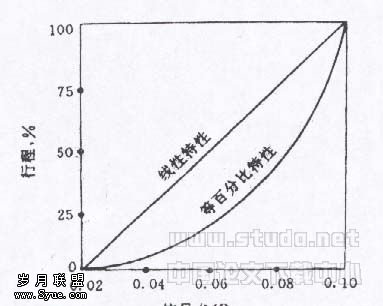

                         图1  信号与行程的关系

（5）需要行程位置报警时，在订货时提出，制造时将轴加长，并配连杆触发行程开关来实现。

（6）活塞式执行机构可带两个手轮，其中一个手轮可以起限位作用。

（7）DN≥50，应配QFH-261型空气过滤器，输出压力0~0.6MPa，输出压力高有利于克服不平衡力。

（8）偏芯旋转阀的出轴应水平安装，不应将出轴朝上或倾斜安装。DN >80与工艺管道的夹接法兰安装时，应将通常的跨中工改为对中式安装，保证阀门的出轴水平，详见表3所示。

3、结论

只要在应用中注意上述问题，广泛地选用偏芯旋转阀是可行的。

表3

 凸轮挠曲阀的流向（FLOW TO CLOSE/FLOW TO OPEN），一般来说在阀门初步选型的时候就应该得到确定，不会等到现场再确定。因为在阀门尺寸和CV值确定后，要执行器的推力并选择执行器形式和尺寸。这时，流向便成为首先要确定的参数，不同的流向，作用在阀塞上的力矩方向不同，如果选择气动薄膜弹簧执行器，弹簧力的选择会因为流向不同而变。

    简单的说，在现场如果要改变凸轮挠曲阀的流向（对初始设计而言），有两点必须注意：

    1： 一定要验算改变流向后，执行器弹簧能否满足在气源故障状态（气源压力下降或为零）时，把阀门驱动到故障安全位置（即能否满足故障开/关的要求）。

    2： 流向改变后，小口径阀门（一般而言，小于3inch)额定CV值会有变化，流开比流关小5%左右。
