小型热电联产的选择（上）
1、小型燃气热电联产的优势
2、燃气热电联产的方式
2.1、 小型燃气轮机热电联产--高品质热能的最佳选择
2.2、 微型燃机热电联产--21世纪的潮流
2.3、 气内燃机热电联产--传统技术的沿用
2.4、 燃气外燃机热电联产--老发明新用途
2.5、 燃气电池热电联产--人类理想的热电技术
2.6、 燃气锅炉-蒸汽轮机热电热电联产--特定燃料的选择
3、选择
2000年能源行业有一件具有意义的事件，这就是由国家计划委员会、国家贸易委员会、建设部和国家环保总局联合下发了《关于发展热电联产的规定》。这是执行《中华人民共和国节能法》等有关，实施可持续发展战略、贯彻环境保护基本国策和提高能源综合利用效率的重要行政规章。
《规定》再次明确了国家鼓励发展热电联产的政策，特别支持发展以天然气为燃料的燃气轮机热电联产项目，同时强调了国家积极支持发展小型燃气机组组成的热电联产和热电冷联产系统。
目前，北京、天津等地正在积极利用陕甘宁天然气资源，上海、江苏和浙江等地正在安排落实"西气东数"工程的市场，为发展小型燃气轮机热电联产提供了机遇。世界各国的经验表明，发展小型热电联产是合理、高效利用天然气资源的最佳手段，对于改善环境、消化因燃料调整带来的成本增加，都是最好的解决方案。
目前全世界都在推动第二代能源系统的建设，积极进行立法准备，抓紧开发相关设备。微燃机、燃料电池、燃气外燃机、各种循环流化床锅炉等先进设备的陆续投产与应用，以及小型燃气轮机、燃气内燃机等传统设备的不断改进和热电联产化，为第二代能源体系的建立，奠定了坚实的基础。一个由因特网和智能化机指挥调度的，由无数小型、微型热电冷系统组成的自下而上的能源系统，将在21世纪初改变传统的由大型火电厂，高压输电线路和多层电压系统构成的，以及各种供热采暖锅炉共同组成的城市传统能源体系。人类将从时代的"规模效益"，转向信息时代以效益定规模的生产方式。
如何选择小新燃气热电联产方式，已经成为人们关注的一个焦点问题。
1、小型燃气热电联产的优势
北京有一个房地产公司最近要开发建设一座高层公寓大楼。因为有电梯，劳动部门要求至少两路供电，消防部门也要求电源不能少于两路，否则需要安装自备发电机组。开发商从供电部门得到的信息是，其中一路电缆必须入地，需要建设费至少200万元。解决天然气采暖需要购置至少安装2台燃气锅炉，投资超过50万元，投资需75年才能回收，锅炉寿命只有20年。如果采用宝曼80kW微型燃机热电联产设备，两套总投资120万左右，可以不用建设第二路供电线路和燃气锅炉，投资节省130万元，设备能在4年之内回收。由此可见，发展小型热电联产是具有一些明显优势的。
1.1、 小型燃气热电联产可以更加有效配置资源，稳定、持续地利用天然气、煤层气等资源，减少燃气的调节，降低因燃气调峰导致的储采比下降，地下储气库损失等不必要的资源浪费，减少燃气管网的建设投资，提高设备运行效率，从而达到降低燃气利用成本，提高用气的竞争能力；
1.2、 在计划经济体制下，行业是以产品划分的，能源设施的产品和任务非常单一，电力、热力、燃气各自独立，能源设施的重复投资建设，增加了运行成本，降低了效率，直接造成能源代价的提高。小型热电联产打破了传统的界限，将采暖、热水、电、冷、燃气、水资源合理利用和环境污染治理统筹考虑，以最小的资金、资源和环境代价，换取最高的投资效益、能源转换效率和能源设施效能。减少了电网及配变电、热力管网及热交换站、燃气管网及调峰系统、自来水管网、制冷设备、热水供应设施和环境污染治理等多项投资，一石数鸟；
1.3、 燃气热电联产将燃气资源的用户端利用效率提高到80%，并将其中一部分能量转换为高价值的电能，有效节约了资源。同时小型的燃气热电装置，可以将热、电在输送中的损耗降至最低，减少了能源的浪费；
各类燃气热电联产设备的效率比较
| 方式 | 宝曼微燃机 | 索拉小燃机 | 卡特内燃机 | STM外燃机 | 燃料电池 | 燃气锅炉 |
| 发电效率 | 26% | 25-41% | 32-40% | 29% | 40-70% | 0 |
| 热电效率 | 77-86% | 77-88% | 80% | 75% | 80-95% | 85% |
1.4、 小型燃气热电联产体系实际是一种能源设施的互联网，它通过蜂窝状的小型、微行供能设施的互相连接，提高了城市的供能可靠性。此外，各厂家的设备都设计了自动调频并网系统，可以保证电网的运行安全；
1.5、 小型热电设备如果如直燃、蒸汽或热水空调系统结合，实现热电冷联产，可以大幅度削减因电空调造成的高峰负荷，优化用电结构，提高型发电大机组设备利用率，保证电网的安全运行；
1.6、 小型热电联产不仅自身污染小，对环境污染的治理效果也十分突出。由于用户端的能源利用效率高，真正减少二氧化碳等温室气体的排放；代取了大量电空调，可有效减少了臭氧层的破坏；一些小型热电设备氮氧化物排放极低，入宝曼微燃机的排放值为16ppm，索拉小燃机的排放25ppm，远低于燃气锅炉200-300ppm的水平；
各类燃气热电联产设备的氮氧化物排放比较
| 方式 | 宝曼微燃机 | 索拉小燃机 | 卡特内燃机 | STM外燃机 | 燃料电池 | 燃气锅炉 |
| 排放值 | 16ppm | 25ppm | 〈100ppm | 25ppm | 0 | >200ppm |
1.7、 小型燃气热电联产具有较好的综合经济效益，除了上述的各类能源项目的投资可以减少外，由于资源利用效率高，没有也无须承担电力的线损和热力的管损，减少了若干个经营环节，加上自身的高自动化程度可以实现无人职守，极大地降低了设备的运行成本。根据测算，宝曼微燃机如果用于北京的宾馆，燃气价格与其他形式热电联产同价，不到3年可以回收投资，用于居民楼不到5年可以收回投资，这是其他能源设施根本无法想象的。
热值/热价/热代价关系比较
| 序号 | 燃料 | 单 位 | 价格 | 低热值(大卡） | 百万大卡热值价格（元） | GJ热值价格（元） | 热值价比系数 | 平均有效利用系数 | GJ热代价（元） | 热代价价比系数 |
| 1 | 市民补贴煤 | kg | 0.2 | 5000 | 40 | 9.55 | 1 | 50% | 19.11 | 1 |
| 2 | 低硫煤 | kg | 0.25 | 5000 | 50 | 11.94 | 1.25 | 60% | 19.90 | 1.04 |
| 3 | 渣油 | kg | 1.8 | 9200 | 195.65 | 46.73 | 4.89 | 85% | 54.98 | 2.88 |
| 4 | 重油 | kg | 2.2 | 9800 | 224.49 | 53.62 | 5.61 | 88% | 60.93 | 3.19 |
| 5 | 原油 | kg | 2.3 | 10000 | 230.00 | 54.93 | 5.75 | 88% | 62.43 | 3.27 |
| 6 | 柴油(批发） | kg | 3.5 | 10302 | 339.74 | 81.15 | 8.49 | 90% | 90.16 | 4.72 |
| 7 | 柴油（零售） | kg | 3.8 | 10302 | 368.86 | 88.10 | 9.22 | 90% | 97.89 | 5.12 |
| 8 | 液化石油气 | kg | 2.4 | 11650 | 206.01 | 49.20 | 5.15 | 90% | 54.67 | 2.86 |
| 9 | 煤气 | m3 | 0.8 | 4500 | 177.78 | 42.46 | 4.44 | 88% | 48.25 | 2.53 |
| 10 | 蓄热电锅炉用电 | kWh | 0.19 | 860 | 220.93 | 52.77 | 5.52 | 92% | 57.36 | 3.00 |
| 11 | 居民用电 | kWh | 0.395 | 860 | 459.30 | 109.70 | 11.48 | 95% | 115.48 | 6.04 |
| 12 | 普通工业用电 | kWh | 0.48 | 860 | 558.14 | 133.31 | 13.95 | 98% | 136.03 | 7.12 |
| 13 | 商业用电 | kWh | 0.52 | 860 | 604.65 | 144.42 | 15.12 | 98% | 147.37 | 7.71 |
| 14 | 宾馆用电 | kWh | 0.64 | 860 | 744.19 | 177.75 | 18.60 | 98% | 181.37 | 9.49 |
| 15 | 燃煤采暖蒸汽 | kg | 0.09 | 661 | 136.16 | 32.52 | 3.40 | 100% | 32.52 | 1.70 |
| 16 | 燃煤工业蒸汽 | kg | 0.11 | 708 | 155.37 | 37.11 | 3.88 | 100% | 37.11 | 1.94 |
| 17 | 燃气采暖蒸汽 | kg | 0.16 | 661 | 242.06 | 57.81 | 6.05 | 100% | 57.81 | 3.03 |
| 18 | 燃气工业蒸汽 | kg | 0.18 | 708 | 254.24 | 60.72 | 6.36 | 100% | 60.72 | 3.18 |
| 19 | 热电采暖蒸汽 | kg | 0.11 | 661 | 167.47 | 40.00 | 4.19 | 100% | 40.00 | 2.09 |
| 20 | 热电工业蒸汽 | kg | 0.12 | 708 | 167.47 | 40.00 | 4.19 | 100% | 40.00 | 2.09 |
| 21 | 发电天然气 | m3 | 1.4 | 8400 | 166.67 | 39.81 | 4.17 | 90% | 44.23 | 2.31 |
| 22 | 民用天然气 | m3 | 1.7 | 8400 | 202.38 | 48.34 | 5.06 | 90% | 53.71 | 2.81 |
| 23 | 工业天然气 | m3 | 1.8 | 8400 | 214.29 | 51.18 | 5.36 | 90% | 56.87 | 2.98 |
| 24 | 商业天然气 | m3 | 2.2 | 8400 | 261.90 | 62.55 | 6.55 | 90% | 69.51 | 3.64 |
注： 平均有效热能利用率--指燃料转换有效热能的平均百分比
热代价--指在利用某一燃料转化热能时所需支付的燃料费用
各种燃料热值均采用低热值，民用蒸汽压力0.5MPa 饱和，工业蒸汽压力1MPa过热
从上表可以看出，发展热电联产所提供的主要能源是蒸汽热水等热成品，对与热用户来说，热电蒸汽在各种能源产品中的热代价最低，使用最为便捷，能源利用设施的投资最节约，经济效益必然最为理想。这也说明了发展热电联产的必要性。
2、燃气热电联产的方式
2.1、 小型燃气轮机热电联产--高品质热能的最佳选择：
国际上通常将300kW-20000kW的燃气轮机规类为小型燃气轮机。燃气轮机的余热品质极佳，几乎全部是500℃左右的烟气流，非常便于回收利用，这是其他热电联产方式难以代取的。位于美国圣地亚哥的索拉透平公司的成品比较具有代表性的，该公司生产1-13MW小型燃气轮机，总产量超过1万余台，大量应用在热电联产项目上，中国也已引进近70台，其性能见（附件1）。此外，GE、罗?罗等公司也有小型燃气轮机产品，但多是从飞机发动机改造而成，维护要求较高，运行可靠性存在一定问题，其发电效率很高，但余热品质偏低，不适合于热电联产。
Solar 公司小型燃机热电联供系统功效比较分析
| 项目 | 单位 | 系数 | Saturn 20 | Centaur 40 | Centaur 50 | Mercury 60 | Taurus 60 | Taurus 70 | Mars 90 | Mars 100 | Titan 130 |
| 土星20 | 人马座40 | 人马座50 | 水星60 | 金牛座60 | 金牛座70 | 火星90 | 火星100 | 太阳神130 | |||
| 燃机出力 | kW | ISO | 1181 | 3418 | 4234 | 4072 | 5069 | 6728 | 9061 | 10439 | 12533 |
| 千瓦燃耗 | kJ/kWh | ISO | 14987 | 13166 | 12541 | 9209 | 12093 | 11281 | 11555 | 11265 | 11115 |
| 燃耗量 | GJ/h | ISO | 17.7 | 45.0 | 53.1 | 37.5 | 61.3 | 75.9 | 104.7 | 117.6 | 139.3 |
| 天然气消耗量 | M3/h | 35169 | 503 | 1280 | 1510 | 1066 | 1743 | 2158 | 2977 | 3344 | 3961 |
| 燃机发电折热能 | GJ/h | 3600 | 4.25 | 12.30 | 15.24 | 14.66 | 18.25 | 24.22 | 32.62 | 37.58 | 45.12 |
| 燃机效率 | % | ISO | 24.0% | 27.3% | 28.7% | 39.1% | 29.8% | 31.9% | 31.2% | 32.0% | 32.4% |
| 燃机排烟温度 | 0C | ISO | 512 | 443 | 502 | 351 | 496 | 482 | 468 | 491 | 482 |
| 余热锅炉烟气量 | t/h | ISO | 22.7 | 65.8 | 67.2 | 60.6 | 77.7 | 95.9 | 138.20 | 147.3 | 176 |
| 余热锅炉直接供热(蒸汽压力 1034kPa,饱和） | |||||||||||
| 蒸汽量 | t/h | 3.7 | 8.3 | 10.6 | 4.6 | 12 | 14.1 | 19 | 22 | 25.8 | |
| 蒸汽折净热能 | GJ/h | 2440 | 9.03 | 20.25 | 25.86 | 11.22 | 29.28 | 34.40 | 46.36 | 53.68 | 62.95 |
| 供热效率 | % | 51.01% | 45.00% | 48.71% | 29.93% | 47.77% | 45.33% | 44.28% | 45.65% | 45.19% | |
| 联合循环发电效率 | % | 75.03% | 72.35% | 77.41% | 69.02% | 77.53% | 77.24% | 75.43% | 77.60% | 77.58% | |
| 热电比 | % | 212.34% | 164.59% | 169.68% | 76.57% | 160.45% | 142.04% | 142.12% | 142.84% | 139.52% | |
| 余热锅炉补燃至9270C直接供热( 蒸汽压力1034kPa,饱和） | |||||||||||
| 补燃燃耗量 | GJ/h | ISO | 11.20 | 37.90 | 34.20 | 40.80 | 40.00 | 50.90 | 74.90 | 76.10 | 93.50 |
| 天然气消耗量 | M3/h | 35169 | 318 | 1078 | 972 | 1160 | 1137 | 1447 | 2130 | 2164 | 2659 |
| 蒸汽量 | t/h | 8.4 | 24.7 | 25.2 | 22.5 | 29.1 | 35.9 | 51.3 | 54.7 | 66.0 | |
| 蒸汽折净热能 | GJ/h | 2440 | 20.50 | 60.27 | 61.49 | 54.90 | 71.00 | 87.60 | 125.17 | 133.47 | 161.04 |
| 供热效率 | % | 70.92% | 72.70% | 70.43% | 70.11% | 70.09% | 69.08% | 69.69% | 68.90% | 69.18% | |
| 联合循环发电效率 | % | 85.63% | 87.54% | 87.89% | 88.84% | 88.11% | 88.18% | 87.86% | 88.31% | 88.56% | |
| 热电比 | % | 482.08% | 489.79% | 403.40% | 374.51% | 389.10% | 361.66% | 383.73% | 355.15% | 356.92% | |
| 余热锅炉补燃至15930C直接供热( 蒸汽压力1034kPa,饱和） | |||||||||||
| 补燃燃耗量 | GJ/h | ISO | 29.7 | 92.5 | 89.6 | 91.3 | 104.0 | 130.2 | 188.1 | 196.4 | 238.8 |
| 天然气消耗量 | M3/h | 35169 | 844 | 2630 | 2548 | 2596 | 2957 | 3702 | 5348 | 5584 | 6790 |
| 蒸汽量 | t/h | 16.50 | 48.20 | 49.20 | 44.10 | 56.90 | 70.30 | 101.30 | 106.80 | 128.90 | |
| 蒸汽折净热能 | GJ/h | 2440 | 40.26 | 117.61 | 120.05 | 107.60 | 138.84 | 171.53 | 247.17 | 260.59 | 314.52 |
| 供热效率 | % | 84.94% | 85.53% | 84.13% | 83.54% | 83.99% | 83.23% | 84.42% | 82.99% | 83.18% | |
| 联合循环发电效率 | % | 93.91% | 94.48% | 94.81% | 94.92% | 95.03% | 94.98% | 95.56% | 94.96% | 95.12% | |
| 热电比 | % | 946.94% | 955.79% | 787.59% | 734.04% | 760.81% | 708.20% | 757.74% | 693.43% | 697.08% | |
主要优点：
（1） 小型燃机热电联产设备比其他热电联产更加坚固耐用，一般何以连续运行30年，例如索拉燃机的大修周期超过3-4万小时；
（2） 适用于多种气体燃料和液体燃料，例如索拉燃气轮机既可以燃烧各类可燃气体，又能随时切换另一种液体燃料，如：柴油或液体的液化石油气，这一性能无论对燃气管道的安全运行，还是供电供热的用户的供能安全，都是非常有必要的；
（3） 由于余热回收的方式简单，热电联产的千瓦造价较低；
（4） 高品质的余热，可以用于各种工艺方式，可采用联合循环热电联产，通过生产的蒸汽采暖、制冷。也可采用燃气轮机-蒸汽轮机联合循环热电联产，这样发电效率更高，效益更好。可将小型燃气轮机直接与直燃机结合，进行热电冷联产。还可将小型燃气轮机发出的电能或直接利用其动力驱动热泵运行，并将余热用于提高或降低冷热水的温度，提高全系统的效率，降低系统造价；
（5） 运行费用低，热效率高，效益好。
主要缺点：
（1） 容量规模比较大，燃气轮机一般不小于1MW，供热量3.5t/h，使用范围受到一定局限，主要用于设施和大型公用建筑、社区、院校和等；
（2） 需要的燃气压力较高，在低压管道中运行需要对燃气增压。

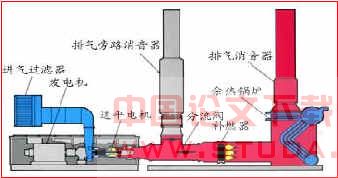

小型燃气轮机热电联产工艺示意图
2.2、 微型燃机热电联产--21世纪的潮流：
美国的能源专家将微型燃气轮机称之为能源的PC机（个人电脑），它在未来第二代能源系统中的位置将处于与PC机在因特网中相同的位置，具有极大的前景。具有代表性的厂家主要是英国的宝曼公司，美国的卡伯斯通和刚刚被GE公司兼并的霍尼韦尔公司，产品从25kW-80kW，各公司都在开发200-300的微型燃气轮机，以满足较大的公用建筑使用。其核心技术是：a.高速转子--转速在每分钟12万-6万转；b.烟气回注--将燃烧后的高温烟气对进行燃料预热的提高能效的技术；c.小型永磁发电机；d.自动控制技术。
主要优点：
（1） 体积小，重量轻，随处可放。一台宝曼80kW微型燃气轮机热电联产装置，可供热420kW，满足一座建筑面积6000平米大楼的采暖、制冷与生活热水供应。其几何尺寸为：高 1.87m，长3.08m，宽0.85m，重量仅1.8吨；
（2） 可以多台组合运行，加上蓄热水柜，能够灵活、可靠地对不断变化中的热、电需求进行调节；
（3） 能够通过因特网和自身的机系统指挥其自动运行，无需人员职守、运行费用低；
（4） 燃气不用增压，可以直接从燃气高压管网取气，也可从低压管网抽气；
（5） 可与直燃机连接实现热电冷联产，也可通过生产热水，与热水空调组合运行；
（6） 综合投资低，用户端的能量利用效率高、设备运行效费比低，效益好。
Bowman 微燃机投资回收比较
| 用户 | 居民大楼 | 商业建筑 | 宾馆饭店 | LPG用户 |
| 电价（元/kWh） | 0.395 | 0.52 | 0.64 | 0.52 |
| 热价（元/m2/a） | 28 | 35 | 35 | 28 |
| 供热量（w/m2） | 50 | 58 | 50 | 50 |
| 燃气价 | 1.4元/m3 | 1.7元/m3 | 1.8元/m3 | 2.2元/kg |
| 投资回收年限 | 4.84 | 9.78 | 7.38 | 5.25 |
主要缺点：
（1） 技术相对较新；
（2） 发电效率还是偏低，各厂家的设备发电效率均不超过28%；
（3） 必须与因特网技术共同发展，最好有提供远程支持。
宝曼微燃机 Bowman TG80 CHP 经济性比较分析
| 设备 | % | 回热循环 | 前置循环 | 燃气锅炉(比较） |
| 系统供热出力 | kW(th) | 150 | 420 | 420 |
| kCal | 129000 | 361200 | 361200 | |
| 70-90℃工质热水交换量 | kg/s | 1.8 | 5 | 5 |
| t/hr | 6.48 | 18 | 18 | |
| 15-60℃生活热水交换量 | t/hr | 2.78 | 7.80 | 7.80 |
| 热水/采暖费标准 | 元/M2/a | 26 | 26 | 26 |
| 小时标准热水/供暖量 | W/M2/hr | 50.0 | 50.0 | 50.0 |
| Cal/M2/hr | 43 | 43 | 43 | |
| 设备供暖面积 | M2 | 3000 | 8400 | |
| 年采暖周期 | days | 131 | 131 | 131 |
| hrs | 3144 | 3144 | 3144 | |
| 热价 （按采暖费推算） | kW(th) | 0.165 | 0.165 | 0.165 |
| kCal | 0.142 | 0.142 | 0.142 | |
| MW | 165.4 | 165.4 | 165.4 | |
| MCal | 142.2 | 142.2 | 142.2 | |
| 设备小时热收入 | 元/a | 24.81 | 69.47 | 69.47 |
| 折算热水价格 | 元/t | 10.91 | 10.91 | 10.91 |
| 设备利用小时 | hrs | 6500 | 6500 | 6500 |
| 年热收入 | 161,259.54 | 451,526.72 | 451,526.72 | |
| 燃机出力 | kW(e) | 80 | 80 | 0 |
| 燃机发电效率 | % | 26 | 14 | 0 |
| 发电系统净出力 （含压缩机功率损失） | kW(e) | 76.2 | 72.9 | 0 |
| 电价 | 元/kWh | 0.52 | 0.52 | 0 |
| 年电收入 | 元/a | 257,556.00 | 246,402.00 | - |
| 总毛收入 | 元/a | 418,815.54 | 697,928.72 | 451,526.72 |
| 标准天然气燃料低热值 | mJ/m3 | 34.88 | 34.88 | 34.88 |
| kCal/m3 | 8331 | 8331 | 8331 | |
| 燃料消耗量 | mJ/hr | 1109 | 2058 | 1680 |
| m3/hr | 31.8 | 59 | 48.2 | |
| 燃料价格 | 元/m3 | 1.4 | 1.4 | 1.4 |
| 小时燃料费 | 44.52 | 82.6 | 67.4 | |
| 年燃料费 | 289,380.00 | 536,900.00 | 438,381.65 | |
| 千瓦运行费 | 元/kWh | 0.05 | 0.05 | 0 |
| 运行维护费 | 元/a | 24,765.00 | 23,692.50 | 25,000.00 |
| 收益 | 104,670.54 | 137,336.22 | -11,854.93 | |
| 单位造价 | 元/kW | 5,162.60 | 6,972.00 | |
| 总造价 | 元/unit | 413,008.00 | 557,760.00 | 250,000.00 |
| 设备投资回收周期 | 年 | 3.95 | 4.06 | -21.09 |
微燃机工艺示意图 核心机剖面图
2.3、 气内燃机热电联产--传统技术的沿用：
最早的燃气内燃机是美国卡特彼勒公司于1940年开发生产的，它主要是基于柴油发电机和汽油发电机的技术，以各种可气体为燃料。燃气内燃机将燃料与空气注入气缸混合压缩，点火引发其爆燃做功，推动活塞运行，通过气缸连杆和曲轴，驱动发电机发电。世界生产燃气内燃机产品的公司很多，如：美国的卡特彼勒、康明斯、荷兰的瓦西兰等，我国也有多家可以生产，主要是生产柴油机的公司。
