基于Mschart的数据库图表应用编程

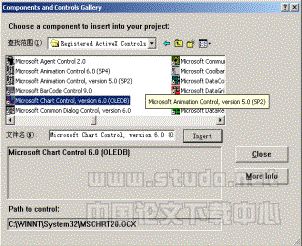

首先插入MsChart 控件，如图1。

1.1 坐标系属性的设置

a）纵轴初始化属性

Mschart 默认支持自动标准，将自动调整，可以缺省设置。

#include "mschart.h" //添加相关的头文件

#include "vcplot.h"

#include "vcaxis.h"

#include "vcvaluescale.h"

CMSChart m_Chart;//m_Chart 为图表变量

VARIANT var;

m_Chart.GetPlot().GetAxis(1,var)//获取纵轴

//设置是否支持自动标准;控件默认支持自动标准。

m_Chart.GetPlot().GetAxis().GetValuesScale().SetAuto(FALSE);

//设置最大刻度为M;

m_Chart.GetPlot().GetAxis().GetValuesScale().SetMaximum(M);

//设置最小刻度为m;

m_Chart.GetPlot().GetAxis().GetValuesScale().SetMinimum(m);

//设置轴的等分数D;

m_Chart.GetPlot().GetAxis().GetValuesScale().SetMajorDivision(D);

//设置每等分的刻度线数n;

m_Chart.GetPlot().GetAxis().GetValuesScale().SetMinorDivision(n);

b）横轴初始化属性

VARIANT var;

m_Chart.GetPlot().GetAxis(0,var)//获取横轴

其他属性设置跟纵轴相同。

1.2 数据显示

a）设置标题栏和标签

m_Chart.SetTitleText(“标题”);//设置标题栏

m_Chart.SetRowLabel((“第I行”);//设置第i行标签

m_Chart.SetColumnLabel((“第j列”);//设置第j列标签

b）行列的显示布局

MSChart的行列显示布局有其自身的特点：下面显示是一个行列4×3，即（四行，三列）的布局示意图（图2所示）。

图2 数据显示布局示意图

m_Chart.SetRowCount(4); //行数为4

m_Chart.SetColumnCount(3); //列数为3

c）行列操作

// 操作行列<i, j>第i行、第j列

m_Chart.SetRow(i);// 第i行

m_Chart.SetColumn(j);//第j行

m_Chart.SetRowLabel((“第i行”);//设置第i行标签

CString str＝”90.5”;

m_Chart.SetData((LPCTSTR(str)); //设置行列<i ，j>的显示数据

m_Chart.Refresh();//刷新视图

d）显示方式

获取当前的显示方式：

long nType ＝m_Chart.GetChartType()；

设置显示方式：

m_Chart.SetChartType(0);//3D(三维) 显示

m_Chart.SetChartType(1);//2D(二维) 显示

m_Chart.Refresh();

其它常用组合方式为：

m_Chart.SetChartType(1|0) //2D柱(条)形,

m_Chart.SetChartType(0|0) //3D柱(条)形

m_Chart.SetChartType(1|2) //2D线条型

m_Chart.SetChartType(0|2) //3D线条型

m_Chart.SetChartType(1|4) //2D区域型

m_Chart.SetChartType(0|4) //3D区域型

m_Chart.SetChartType(1|6) //2D阶梯型

m_Chart.SetChartType(0|6) //3D阶梯型

m_Chart.SetChartType(1|8) //2D复(混)合型

m_Chart.SetChartType(0|8) //3D复(混)合型

另外,在2D方式中,还有两类：饼型和XY型

m_Chart.SetChartType(14) //2D 饼型

m_Chart.SetChartType(16) //2DXY型

e）其他

其他属性，比如设置字体，颜色，对齐方式等。

图3 数据控件界面示意图
