自己DIY华硕P565手机耳机

最近到手一步华硕P565PPC手机，到手没有耳机，真么好部耳机没耳机就没办法听歌了，跑遍了重庆大平的两大通信市场，居然都配不到这个耳机，试了摩托罗拉和多普达的所有USB接口耳机都不能正常使用，没办法用这个手机的人少，进货来可能摆半年也部容易卖出去，老板迟早关门！当然夸张了点哦，毕竟这小玩意也值了两个钱。

废话少说，直接入正题，买不到耳机只有办法自己DIY一个来了，不能亏待这个智能小子。于是在通信市场买了个USB耳机接口，成本也就一元钱，很便宜吧，还带接线板，很方便接线。如图。

我们的准备工具：烙铁一把，小量锡焊。一个USB耳机接口，一个可以正常听歌的耳机。

开始工作：

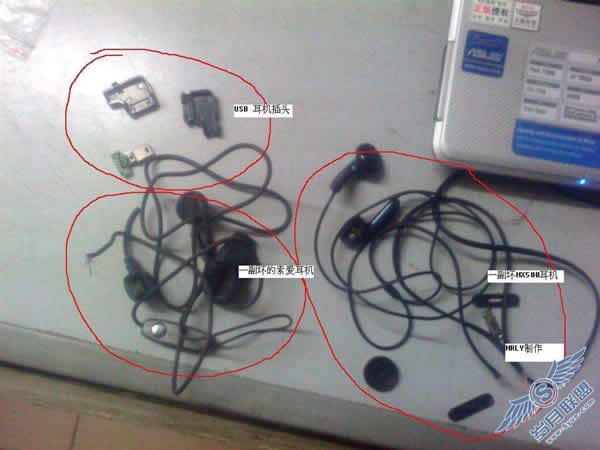

1、我准备了上图的三样东西，一个USB耳机接口，这个USB耳机口应该是通用的，只是每个品牌的线路接法不同而已，所以改改线路就可以了，我们这里准备的一个新接口。一副索爱坏耳机，只需要线路部分。一副森海胜MX500耳塞，这个音质很不错，还有调音部分，方便使用。

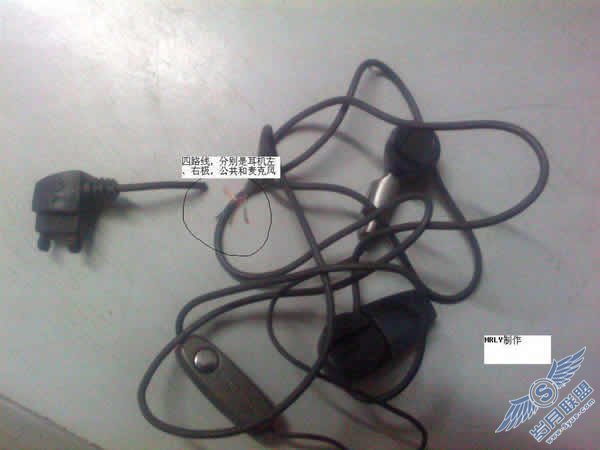

2、耳机线分四路，分别是左声道，我们这里1公共极部分、2左声道部分表示。右声道部分3表示。麦克风部分4表示。

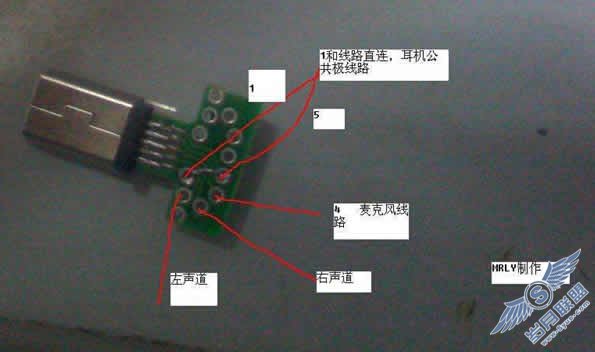

而USB接口是五路线出来，这里我们需要把1和5直连，这样手机自动识别到耳机模式，关闭自身喇叭声音，转到耳机发生。

3、如图所示，我们耳机线路分别连接上面。分别对应MX500的三条线路，另外一条线路预留作麦克风，当然有麦克风的可以接上，我们这里把线路预留焊接上，已备以后使用。

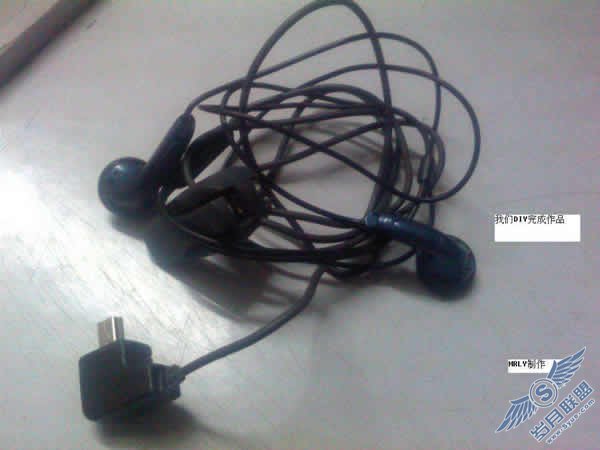

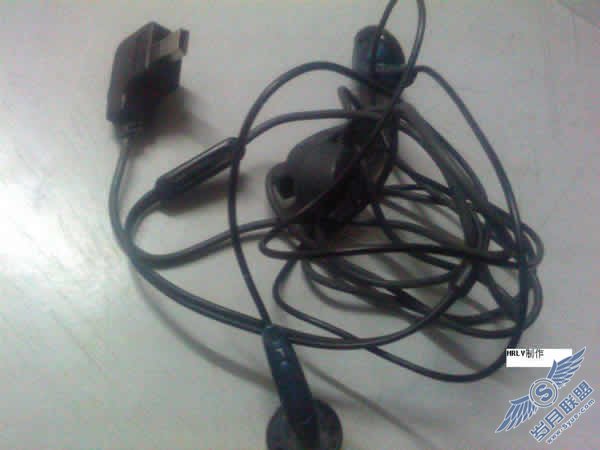

4、最后大功告成，所有接连好后就如下图。一副DIY的山寨耳机就这样做好了，接上手机试试吧，嗯，效果还不赖！
