诺基亚6220 Classic官方拆机图文教程（二）

Nokia 6220 Classic官方拆机图文教程（二）

再续前缘……

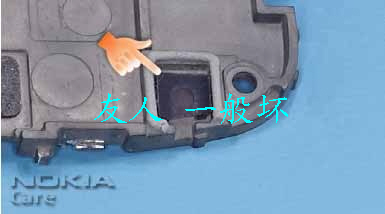

22)轻轻的清除麦克风残留胶贴。

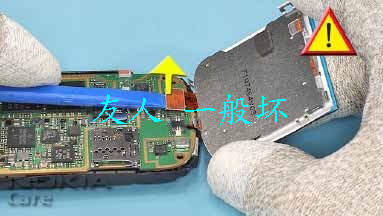

23)小心翼翼的撬开UI接口，注意不要损伤周围元器件。

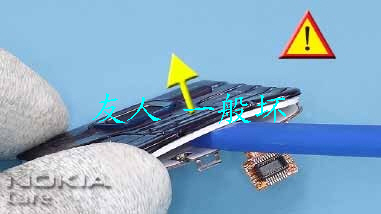

24)使用SS-93从UI模块组件上取下键盘。

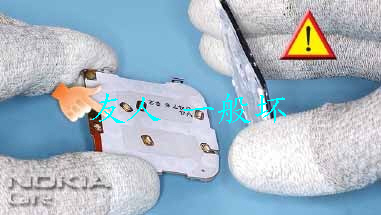

25从UI模块上取下键盘，不要碰触键盘胶贴。

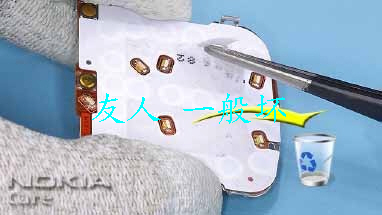

26)如果键盘拆卸多余两次或者键盘胶贴有污渍灰尘，取下并废弃键盘胶贴，注意周围的键盘灯。PS：虽然官方拆机教程说要丢弃，不过个人建议保留胶垫。

27)谨慎的起开振子接口。

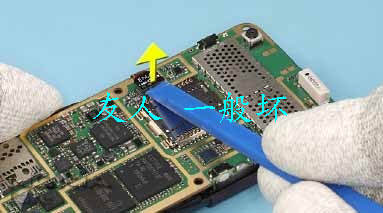

28)起开闪光灯组件接口，注意周围元器件。

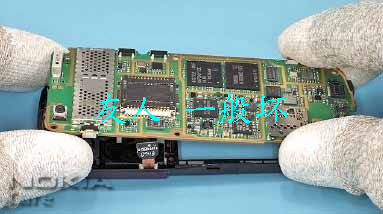

29)取出主板。

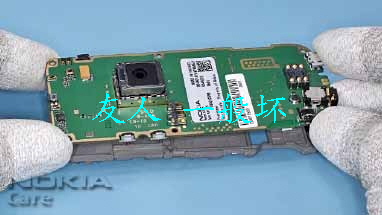

30)拆卸主照相模块时需要将框架组件作为主板的支持架。

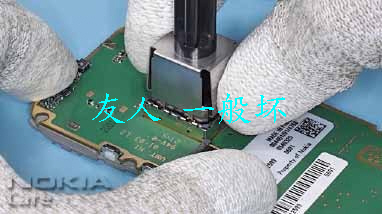

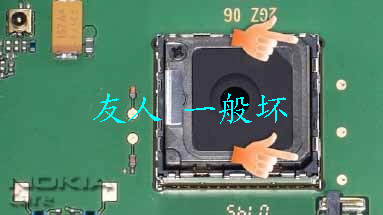

31)使用SS-155拆下主照相模块。

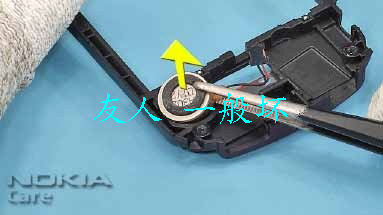

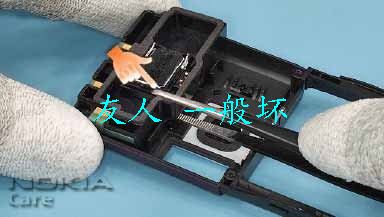

32)振子被粘在B壳中，使用镊子取下并废弃振子。PS：虽然官方拆机教程说要丢弃，不过个人建议保留振子。

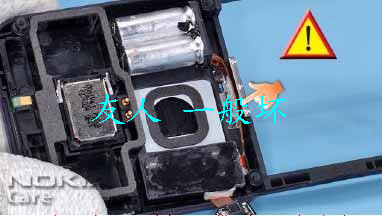

33)如图所示，轻轻推压闪光灯，将闪光灯组件从B壳中取出。

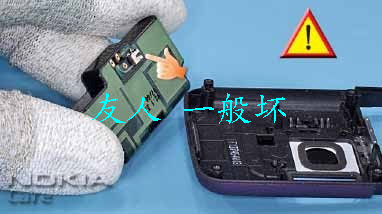

34)注意：请认真阅读前文中警告和注意事项的操作说明。在拆卸闪光灯组件时特别注意排线不能弯曲或者扭曲。

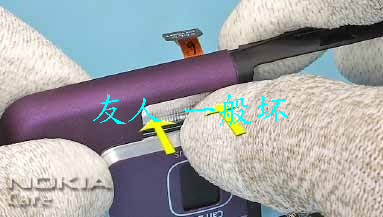

35)轻轻的拆下音频天线组件。拆卸过程到此结束。

装配提示

1)6220 Classic装配提示。

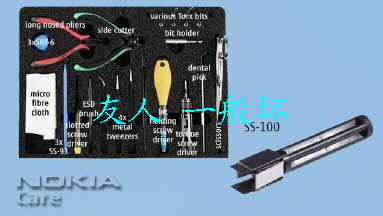

2)需要NOKIA标准工具箱(V2)和照相模块拆装工具SS-155。

3)注意：请认真阅读前文中警告和注意事项的操作说明。清理残留胶贴时需要特别注意排线，当装配闪光灯时使用新的闪光点胶垫。

4)特别注意天线下面的开关，如图所示。

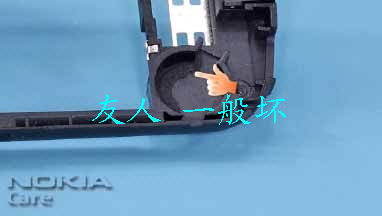

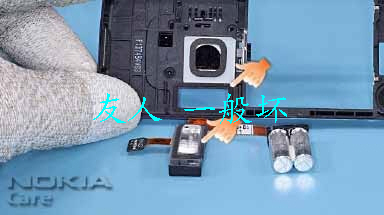

5)装配音频天线组件时注意扬声器胶垫。

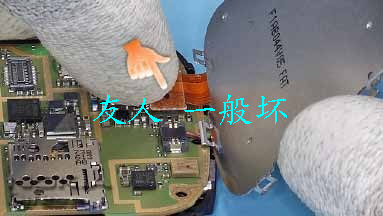

6)注意：请认真阅读前文中警告和注意事项的操作说明。安装闪光灯排线时确保位置正确同时特别注意排线不能弯曲或者扭曲。

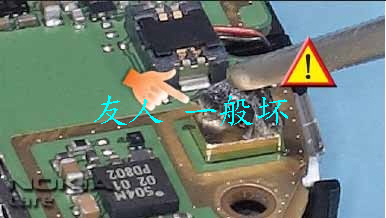

7)祛除残留胶贴。

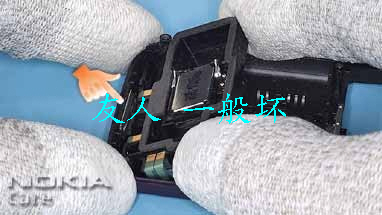

8)注意主照相模块的正确位置。

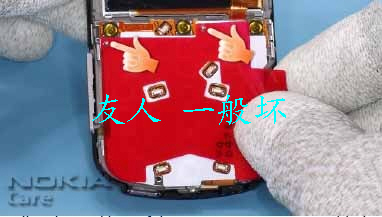

9)粘贴键盘胶贴时对准UI模块的定位标记，确保粘贴牢固然后揭下保护膜。

10)连接好UI模块组件接口。

11)装配时使用新的麦克风胶垫。PS：个人建议可以继续使用之前拆卸下来的脚垫。
