诺基亚N86官方拆机图文教程（一）

    Nokia N86 官方拆机图文教程（一）

    Nokia N86 官方拆机图文教程献给喜欢DIY和需要维修的朋友们O(∩_ ∩)O~希望大家喜欢~英文比较烂~如果有误~欢迎指正~不过看图片也很清楚了~嘿嘿

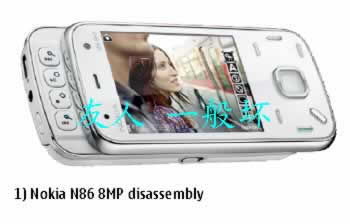

    1）Nokia N86 8MP 拆卸

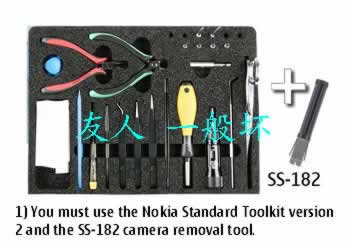

    2）你必须使用诺基亚标准版本工具包和SS-182摄像头拆卸工具

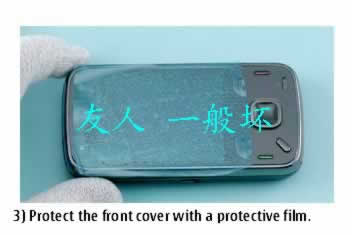

    3）用保护膜保护外壳屏幕

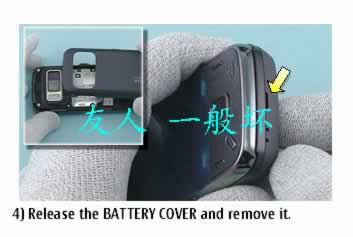

    4）取下电池盖

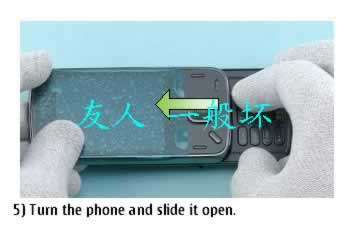

    5）打开手机滑盖

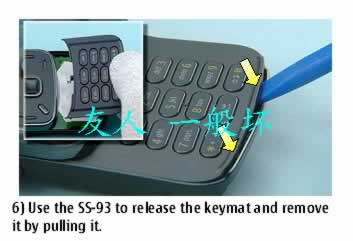

    6）使用SS-93撬开键盘面板并拿走

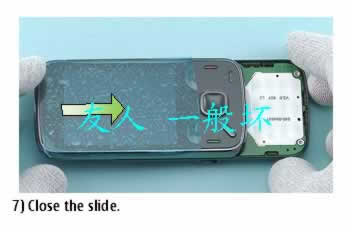

    7）关闭滑盖

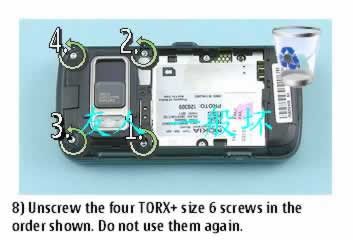

    8）按照图中显示的顺序拧开4个TORX+6号螺丝

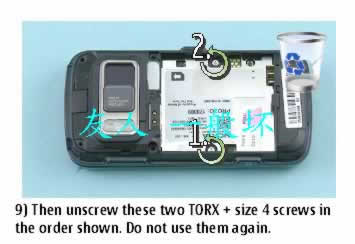

    9）按照图中显示的顺序拧开2个TORX+4号螺丝

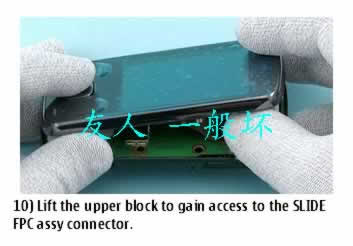

    10）提起上面滑盖可以看见滑盖连接线

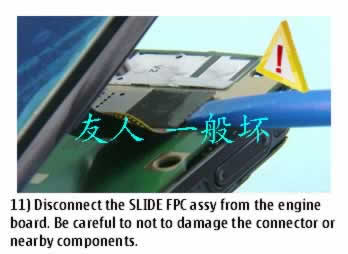

    11）断开滑盖连接主板的连接线，小心别损伤连接线或者附近的组成部分

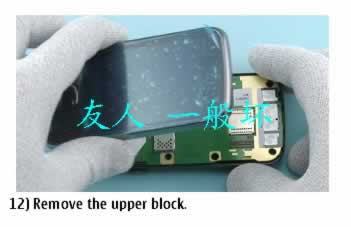

    12）取下上滑盖

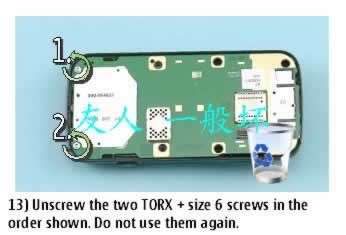

    13）按照图中显示的顺序拧开2个TORX+6号螺丝

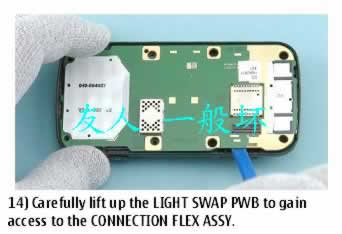

    14）小心撬起主板获得柔性连接线

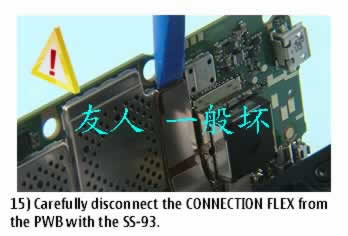

    15）小心用SS-93从主板上断开柔性连接线

    16）现在还不能取下主板

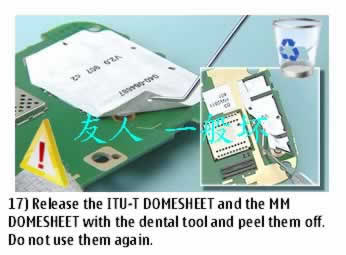

    17）用牙科工具松开和剥离ITU-T圆顶薄贴和MM圆顶薄贴

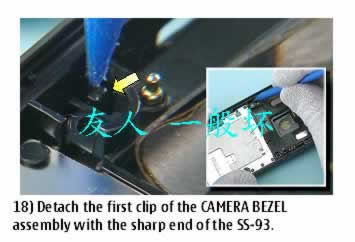

    18）用SS-93尖锐的尾部拆卸摄像头板面组合的第一个夹子

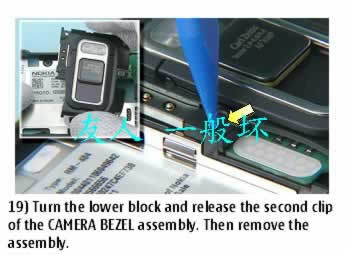

    19）转动底座和松开摄像头板面组合的第二个夹子，取下那部件

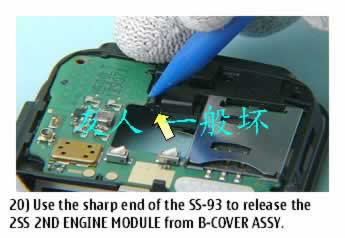

    20）用SS-93尖锐的尾部从B外壳组合件松开2SS第二个电路板模块

    未完待续……
